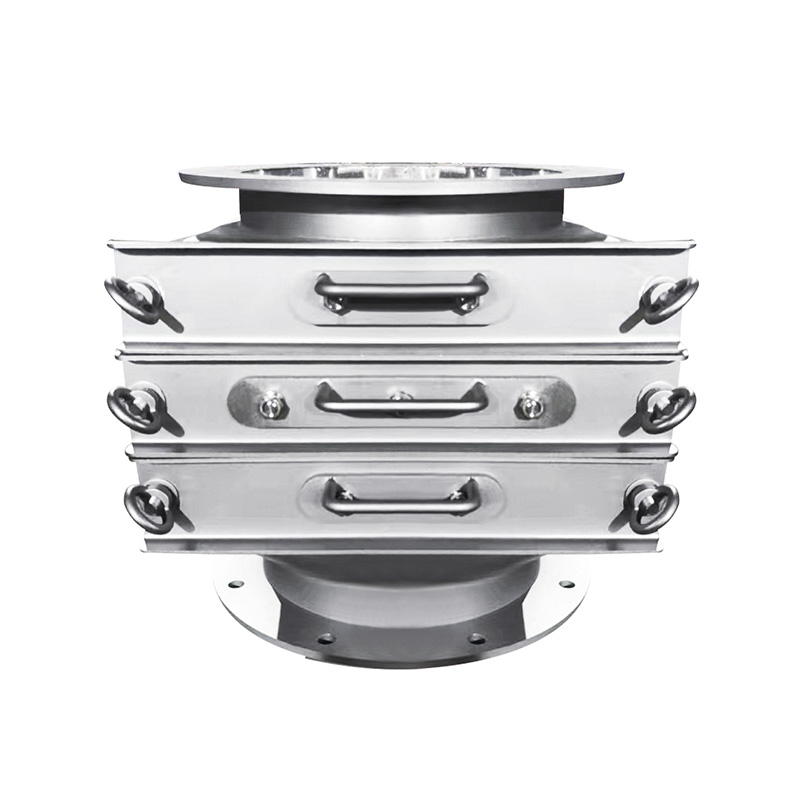

A gaveta magnética(também chamado de separador magnético tipo gaveta ou ímã de gaveta) consiste em um invólucro de aço inoxidável que acomoda fileiras de tubos ou grades magnéticas. À medida que o material a granel flui, o metal ferroso residual é atraído e retido nos elementos magnéticos enquanto o material limpo prossegue através do sistema. Os principais parâmetros técnicos incluem tamanho do invólucro, resistência magnética, construção do material e capacidade de fluxo.
Os parâmetros de projeto típicos para uma versão deste produto são mostrados abaixo:
| Parâmetro | Valor/intervalo típico |
|---|---|
| Material de habitação | Aço inoxidável 304 ou 316 (ou 316L) |
| Força magnética | Até cerca de 12.000 Gauss para o estilo padrão ("estilo N") e cerca de 8.000 Gauss para a versão de limpeza fácil ("estilo E") |
| Número de linhas de tubos magnéticos | Uma linha ou múltiplas linhas dependendo da aplicação |
| Temperatura máxima de trabalho | Até cerca de 350 °C para versão de alta temperatura |
| Capacidade de fluxo do produto | Exemplo: para abertura de 10 x 10 pol., 2 linhas, fluxo de peso de até 75.000 lb/h (aproximadamente) para produto seco com densidade de 40 lb/ft³ |
| Formulário de instalação | Flange quadrado ou redondo, montagem em calha ou tubulação, acesso à gaveta para limpeza |
Este produto foi desenvolvido para uso industrial pesado: por exemplo, em alimentos, produtos químicos, plásticos, borracha, mineração ou processamento de grãos. Ele é projetado para lidar com materiais alimentados por gravidade ou em queda livre e para fornecer contato repetido entre o material e os tubos magnéticos, projetando um caminho de fluxo em cascata.
Maior pureza do produto e proteção de equipamentos downstream
Ao remover contaminantes ferrosos no início do processo, a gaveta magnética ajuda a proteger equipamentos posteriores (como moldadores por injeção, extrusoras, misturadores ou linhas de embalagem) contra danos, reduz a deterioração, reduz o tempo de inatividade devido à contaminação por metal e garante maior pureza do produto. Por exemplo, na moldagem por injeção de plástico, partículas ferrosas podem causar desgaste, sucata e defeitos.
Maior eficiência operacional e economia de custos
Menos bloqueios ou desgaste de equipamentos, menos interrupções para manutenção e menos lotes rejeitados se traduzem em economia de custos. Como o design força o produto a entrar em contato repetido com campos magnéticos de alta intensidade, a gaveta magnética pode atingir taxas de captura mais altas de metal residual em comparação com uma simples barra ou placa magnética.
Personalizável para vários setores e condições
Opções como diferentes tipos de aço inoxidável, versões para altas temperaturas, resistência Gauss variada, limpeza manual ou automatizada e montagem personalizada tornam a gaveta magnética adaptável a uma ampla variedade de contextos de fabricação - desde aplicações sanitárias de qualidade alimentar até processamento de minerais pesados.
Tendência futura: manutenção mais inteligente e automatizada
À medida que a indústria avança em direção à automação e à Indústria 4.0, os dispositivos de separação magnética, como a gaveta magnética, tendem à autolimpeza, ao monitoramento remoto e aos sensores integrados para reduzir a intervenção manual. Por exemplo, alguns modelos oferecem ciclos de autolimpeza automatizados, controle remoto de ciclos de limpeza e interruptores reed integrados.
Critérios de seleção
Determine o fluxo do produto: O material é de fluxo livre, granulado, em pó? Está seco ou molhado? A gaveta magnética é mais adequada para produtos secos, em queda livre, granulados ou em pó.
Definir risco de contaminação: Estime o nível e o tamanho do metal ferroso residual no fluxo. Maior risco de contaminação ou partículas mais finas podem exigir maior resistência Gauss e mais fileiras de tubos.
Defina o ponto de instalação: Escolha um local onde o fluxo possa fluir em cascata sobre os tubos magnéticos. Confirme o espaço disponível para acesso e manutenção da gaveta.
Especifique o projeto sanitário ou de serviço pesado: Para uso alimentício, laticínios ou farmacêutico, pode ser necessária uma construção sanitária com gaxetas aprovadas pela FDA. Para uso abrasivo ou em alta temperatura, selecione materiais e revestimentos apropriados.
Decida o método de limpeza: Existem modelos de limpeza manual, limpeza rápida, autolimpeza automatizada ou limpeza contínua. A limpeza automatizada reduz a intervenção do operador e o risco de interrupção do fluxo do produto.
Etapas de instalação
Certifique-se de que a calha ou seção do tubo esteja fechada e de acesso seguro.
Monte o alojamento usando o flange especificado (redondo ou quadrado) e alinhe com a tubulação ou calha a montante/jusante.
Certifique-se de que a gaveta magnética esteja instalada com a orientação correta para que o produto flua sobre os tubos no padrão em cascata.
Verifique as juntas de vedação, o mecanismo de acesso (puxadores de gaveta, fechaduras, liberação rápida) e o sistema de limpeza, se automatizado.
Comissione o sistema: execute o fluxo de material, confirme que não há pontes, monitore a captura de resíduos metálicos e verifique se a força magnética está dentro das especificações usando um medidor Gauss, se necessário.
Coloque sinalização ou bloqueio para acesso para manutenção e operação de limpeza segura.
Operação e manutenção
Inspecione regularmente os tubos magnéticos em busca de metal ferroso acumulado e limpe-os em intervalos apropriados. Para modelos manuais, abra a gaveta e remova os detritos metálicos usando luvas ou ferramentas.
Para modelos automatizados, verifique a ativação do ciclo de limpeza, a bandeja de coleta foi esvaziada e o sistema foi reinicializado corretamente.
Monitore o fluxo: certifique-se de que o produto não desvie dos tubos magnéticos, que não ocorram pontes ou obstruções e que o produto caia corretamente em cascata pelas fileiras.
Meça periodicamente a intensidade do campo magnético para detectar desmagnetização ou perda de desempenho.
Mantenha as vedações, juntas e ferragens de acesso: garanta que não haja vazamentos, que nenhum material estranho entre pelas portas de acesso e que as braçadeiras de travamento funcionem com segurança.
Siga as orientações do fabricante para peças sobressalentes (por exemplo, tubos magnéticos, juntas, bandejas de tiras).
Considere programar a manutenção preditiva, especialmente para linhas críticas ou de alto rendimento.
Integração em sistemas de qualidade e segurança
A gaveta magnética contribui para a segurança dos produtos (principalmente nos setores alimentício, farmacêutico ou nutracêutico), evitando a contaminação por metais. Alinhe sua instalação com HACCP, ISO 9001 ou outros padrões de qualidade. Alguns modelos certificam o contato direto com alimentos (por exemplo, ímãs de gaveta interna de qualidade alimentar) para linhas de laticínios, carnes ou aves.
Também apoia a redução do custo de propriedade e pode ser um elemento-chave dos programas de excelência operacional.
Q1: Uma gaveta magnética pode suportar temperaturas muito altas (por exemplo, acima de 200 °C)?
R1: Sim – certos modelos são projetados para aplicações de alta temperatura. Por exemplo, gavetas magnéticas com ímãs de terras raras e caixas de alta temperatura podem operar até cerca de 350 °C, dependendo da construção do material e do tipo do ímã.
Q2: Com que frequência a gaveta magnética deve ser limpa ou mantida?
A2: A frequência de limpeza depende da carga de contaminação, do tipo de fluxo de material e se a unidade é manual ou automatizada. Para unidades manuais, é aconselhável a limpeza programada em intervalos predefinidos (por exemplo, em cada turno ou diariamente). Os modelos de limpeza automática ou contínua podem limpar-se sozinhos durante a operação, reduzindo significativamente o tempo de inatividade manual. O monitoramento do volume de metal coletado, da queda de pressão ou do comportamento do fluxo do produto pode orientar os intervalos de manutenção.
Em resumo, uma gaveta magnética oferece uma solução robusta e eficiente para separação de metais ferrosos no processamento de materiais secos a granel. Seu design – tubos magnéticos de alta intensidade em um invólucro de fluxo em cascata – garante captura superior de contaminantes, proteção do equipamento e segurança do produto. Seus benefícios se estendem a todos os setores, desde plásticos e produtos químicos até alimentos e mineração. A seleção, instalação, operação e manutenção adequadas são fundamentais para maximizar o valor e integrá-lo em estruturas operacionais e de qualidade mais amplas. Olhando para o futuro, a tendência para sistemas automatizados de autolimpeza e monitoramento inteligente aumentará ainda mais a proposta de valor das gavetas magnéticas. Para soluções avançadas de separação magnética industrial da marca Force, explore a linha e entre em contato conosco para obter orientação detalhada.Contate-nospara suporte especializado, configurações personalizadas e serviço completo.
